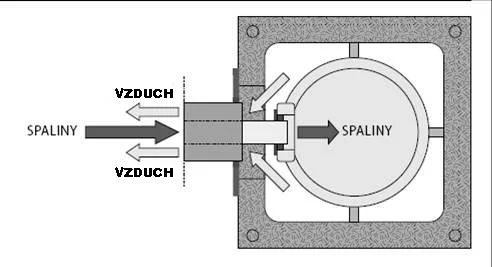

Tento typ komína je určený pre napojenie plynových turbokotlov - až 10 spotrebičov na jedno komínové teleso. Rozmedzie prevádzkových teplôt: 60°C - 200°C. Maximálna možná výška komína je 35 metrov. Komín svojov konštrukciou zabezpečuje odvod spalín zo spaľovacej komory a zároveň privádza kyslík potrebný pre spaľovanie. Tento komínový systém je dostupný v priemeroch keramickej vložky: 140mm až 300 mm.

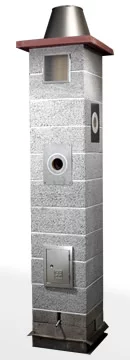

ICOPAL WULKAN C-SPS Turbo
Dvojzložkový komín pre plynové turbo kotle
Dymová rúra
vnútorný priemer - 140 mm / 160mm / 180 mm / 200 mm / 250 mm / 300mm
výška - 330 mm ( kus s pripojením dymovodu 660 mm )
hrúbka steny - 15 mm
pevnosť materiálu 25 MPa

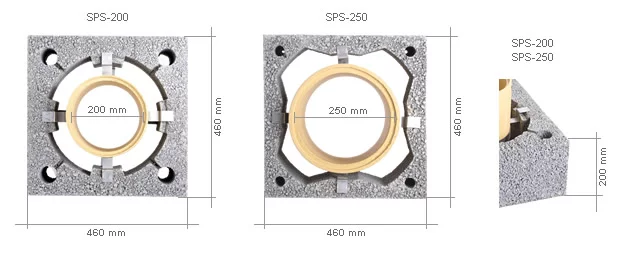

Obvodová tvárnica
rozmery: 460mm x 460 mm x 200 mm ( pri fí 300 mm: 580mmx580mmx200 mm)
vyrobená z ľahkého betónu z vulkanického kameniva ( 1000 kg/m3
Kondenzačná miska
slúži na odvod kondenzačnej tekutiny z telesa komína
Pevnosť materiálu 25 MPa
Dymová rúra pre napojenie dymovodu
výška - 660 mm
uhol sopúch - 90°
Betónová krycia doska
uzatvára medzeru medzi dymovou rúrou a obvodovou tvárnicou
Chráni izoláciu a slúži na kotvenie nerezového difúzora
Revízne dvierka
umožňujú jednoduchú a rýchlu kontrolu komínového prieduchu
dokonale tesnia
Nerezový difúzor
ukončuje komín
kónický tvar zvyšuje rýchosť prúdenia vzduchu v bezprostrednej blízkosti
zvyšuje komínový ťah
Vetracia mriežka
umožňuje prietok vzduchu okolo dymových rúr - odvetranie
Tmel na spájanie dymových rúr
bezpečne spája dymové rúry
zabezpečuje tesnosť a nepriedušnosť spoja
eliminuje tvorbu prekážok pre spaliny v komínovom telese
Tesnenie pripojenia a tesniaca doska
Zabezpečujú vzduchotesnosť pripojenia turbo kotla ku komínu voči okolitému prostrediu
Koleno
Stabilizačná vzpera
Stabilizuje a vystreďuje keramickú vložku v telese komína
