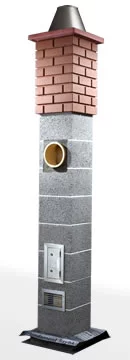

ICOPAL WULKAN CI EKO

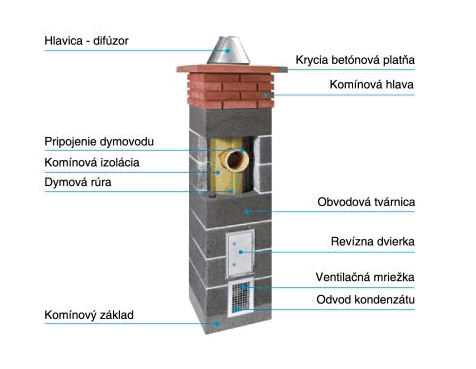

Trojzložkový komín s keramickou dymovou rúrou

Tento typ komína je určený pre napojenie spotrebičov na tuhé palivo, plyn aj vykurovací olej. Rozmedzie prevádzkových teplôt: 60°C - 600°C. Maximálna možná výška komína je 35 metrov. Keramická vložka je izolovaná, preto je vhodný pre umiestnenie tak v interiéry, ako aj v exteriéry. Vďaka izolácii komín lepšie znáša teplotné kolísania a minimalizuje sa tvorba kondenzátu v telese komína. Tento komínový systém je dostupný v dvovh priemeroch keramickej vložky: 140mm a 200 mm. Rozmery obvodovej tvárnice sú menšie ako pri systéme WULKAN CI.

Dymová rúra

vnútorný priemer - 140 mm / 200 mm

výška - 330 mm ( kus s pripojením dymovodu 660 mm )

hrúbka steny - 15 mm

pevnosť materiálu 25 MPa

Izolácia dymovej rúry

priemer izolácie je prispôsobený vonkajšiemu priemeru keramických dymových rúr

izolácia chráni komínové teleso pred kolísaním teplôt

zabezpečuje rýchlejšie dosiahnutie optimálnej prevádzkovej teploty

minimalizuje tvorbu kondenzačnej tekutiny

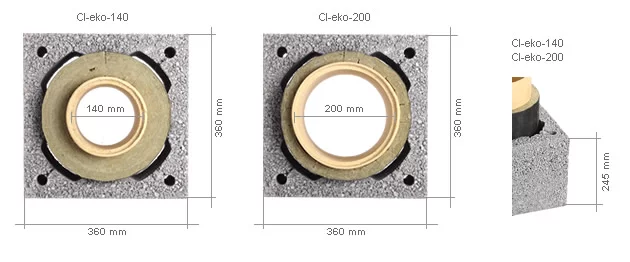

Obvodová tvárnica

rozmery: 360mm x 360 mm x 245 mm

vyrobená z ľahkého betónu z vulkanického kameniva ( 960 kg/m3

Kondenzačná miska

slúži na odvod kondenzačnej tekutiny z telesa komína

priemer misky - 200 mm

Pevnosť materiálu 25 MPa

slúži na odvod kondenzačnej tekutiny z telesa komína

Priemer misky 140 mm

pevnosť materiálu 25 MPa

Dymová rúra pre napojenie dymovodu

výška - 660 mm

priemer - 200 mm

uhol sopúch - 90° a 45°

Betónová krycia doska

uzatvára medzeru medzi dymovou rúrou a obvodovou tvárnicou

Chráni izoláciu a slúži na kotvenie nerezového difúzora

Revízne dvierka

umožňujú jednoduchú a rýchlu kontrolu komínového prieduchu

dokonale tesnia

Nerezový difúzor

ukončuje komín

kónický tvar zvyšuje rýchosť prúdenia vzduchu v bezprostrednej blízkosti

zvyšuje komínový ťah

Vetracia mriežka

umožňuje prietok vzduchu okolo dymových rúr - odvetranie

Tmel na spájanie dymových rúr

bezpečne spája dymové rúry

zabezpečuje tesnosť a nepriedušnosť spoja

eliminuje tvorbu prekážok pre spaliny v komínovom telese

Komínová dekoračná hlava

imituje tehlový obklad

jednoducho a rýchlo sa montuje

má priaznivú cenu v porovnaní s inými koncovými úpravami


Montážny návod komínového systému WULKAN C
