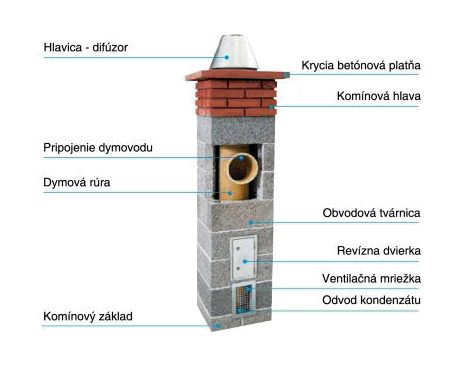

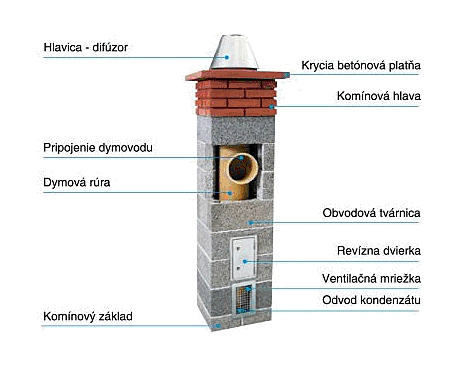

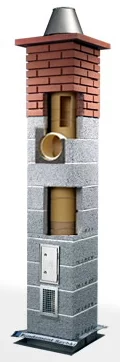

ICOPAL WULKAN C

Dvojzložkový komín s keramickou dymovou rúrou

Tento typ komína je určený pre napojenie spotrebičov na tuhé palivo, plyn aj vykurovací olej. Rozmedzie prevádzkových teplôt: 60°C - 600°C. Maximálna možná výška komína je 35 metrov. Keramická vložka nieje izolovaná. Je určený prednostne pre stavbu v interiéry, alebo na miestach s vyrovnanou teplotou počas vykurovacej sezóny. Tento typ komína je dostupný iba v priemere keramickej vložky 200 mm.

Dymová rúra

vnútorný priemer - 200 mm

výška - 330 mm ( kus s pripojením dymovodu 660 mm )

hrúbka steny - 15 mm

pevnosť materiálu 25 MPa

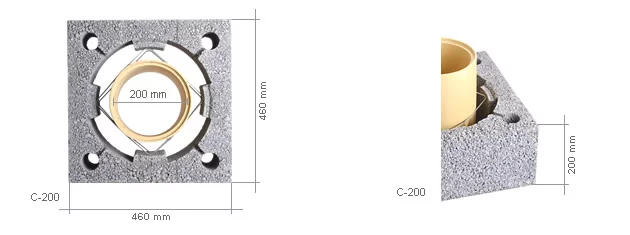

Obvodová tvárnica

rozmery: 460mm x 460 mm x 200 mm

vyrobená z ľahkého betónu z vulkanického kameniva ( 1000 kg/m3

Kondenzačná miska

slúži na odvod kondenzačnej tekutiny z telesa komína

priemer misky - 200 mm

Pevnosť materiálu 25 MPa

Dymová rúra pre napojenie dymovodu

výška - 660 mm

priemer - 200 mm

uhol sopúch - 90° a 45°

Betónová krycia doska

uzatvára medzeru medzi dymovou rúrou a obvodovou tvárnicou

Chráni izoláciu a slúži na kotvenie nerezového difúzora

Revízne dvierka

umožňujú jednoduchú a rýchlu kontrolu komínového prieduchu

dokonale tesnia

Nerezový difúzor

ukončuje komín

kónický tvar zvyšuje rýchosť prúdenia vzduchu v bezprostrednej blízkosti

zvyšuje komínový ťah

Vetracia mriežka

umožňuje prietok vzduchu okolo dymových rúr - odvetranie

Tmel na spájanie dymových rúr

bezpečne spája dymové rúry

zabezpečuje tesnosť a nepriedušnosť spoja

eliminuje tvorbu prekážok pre spaliny v komínovom telese

Komínová dekoračná hlava

imituje tehlový obklad

jednoducho a rýchlo sa montuje

má priaznivú cenu v porovnaní s inými koncovými úpravami


Montážny návod komínového systému WULKAN C
